湖州LED顯示屏如何正確接線？
發布時間:2019-11-16 訪問量：338

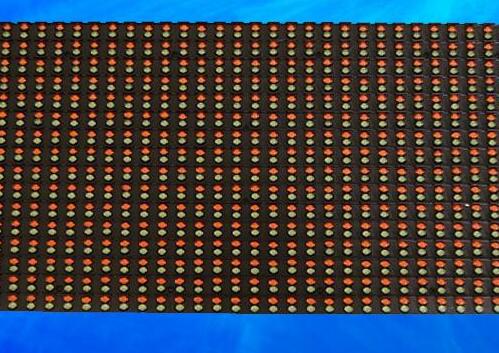

LED顯示屏是一種平板顯示器，由一個個小的LED模塊面板組成，用來顯示文字、圖像、視頻等各種信息的設備。今天湖州LED顯示屏廠家瑞普光電來說說湖州LED顯示屏如何正確接線。
我們可以通過一下5個步驟來完成整個接線過程。
1、連接控制和單元板
用做好的排線連接且不能接反，注意單元板接口輸入與輸出，將控制卡連接到輸入，輸出連接到下一個單元板的輸入。
2、檢查電源電壓
找出正負連接的開關電源，將電源線連接到開關電源，然后用萬用表與直流檔測量一下V+和V-之間的電壓，確保電壓正常，另外旁邊有個旋鈕，可以用十字螺絲刀或者是一字的螺絲刀調節一下電壓。為了減少顯示屏發熱和更好的延長壽命，在亮度要求不高的場合，可以把電壓適當調低。確認電壓沒有問題后再斷開電源。
3、連接電源
先把電源關閉，將V+連接紅色線，V-連接黑線，分別連接到控制卡和LED單元板，黑線接控制卡和電源的GND。紅線連接控制卡的+5V和單元板的VCC。每個單元板1條電源線。完成后檢查連接是否正確。
4、連接網線
將做好的網線連接電腦的網卡口或者發送卡網口，另一頭連接控制卡且將其余的控制卡以A-B，A-B的形式連接。然后再制作直通線時一般采用T568B標準。RJ45水晶頭針順序號應按照如下方法進行觀察：將RJ45插頭正面（有銅針的一面）朝自己，有銅針一頭朝上方，連接線纜的一頭朝下方，從左至右將8個銅針依次編號為1～8:
5、檢測
最后是檢測，打開下載的軟件的正常情況下，電源與控制卡都閃亮且屏幕有顯示。如果不正常請檢查連線。或者是查看錯誤檢修與設定屏幕的參數發送字幕等.......具體參照軟件使用說明。
